X射線管道在線檢測系統

主要技術參數 ● 射線源：160~350kv任選 ● 管電流：0.1~5mA ● 平板探測器面積：13×13~43×43cm ● 像素尺寸：100μm~200μm ● 幀頻：5~60pfs ● 檢測速度：3m/min ● 溫度：-25°C~60°C ● 濕度：≤85% ● 檢測厚度：≤45mm ● 檢測管徑范圍：φ273mm~1422mm 系統組成 ● 便攜式X射線探傷機（變頻或高頻） ● 數字平板探測器 ● 圖像處理軟件 ● 手提電腦 ● 自動檢測工裝 ● 無線傳輸裝置（選配）

產品特點

● 檢測效率高：

該系統采用數字DR成像，直接輸出電子片，節省洗膠片和評片時間，施工現場即時獲取檢測結果。

● 輻射安全性高：

數字DR成像系統圖像單次采集時間＜10s，檢測完畢后射線即時關閉，降低了對人員和環境的輻射影響。

● 更加環保：

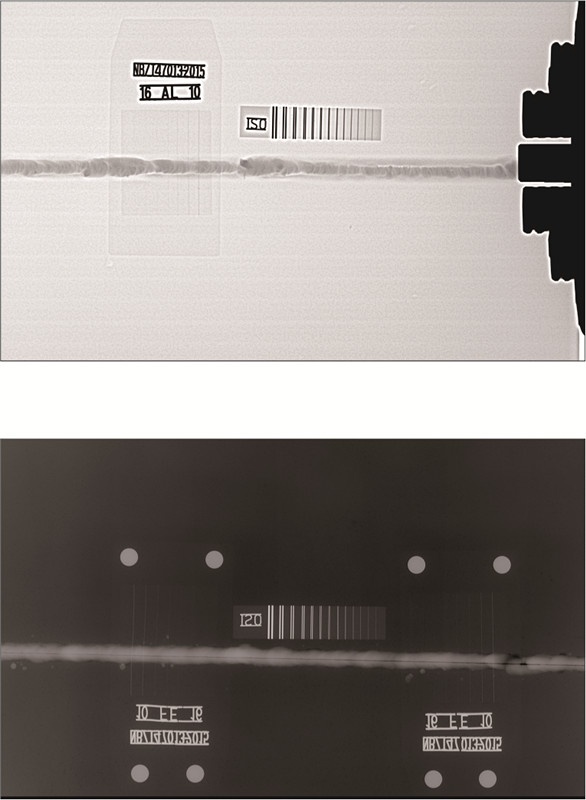

該成像系統無需化學試劑、不產生廢水廢渣，檢測結果直接保存為電子圖片，并可以進行數字圖像處理，更方便、直觀地顯示內部焊接缺陷。

● 成本更低：

一次性投入無需其他耗材，檢測時間縮短，節省整個工程的探傷檢測時間和人員成本。

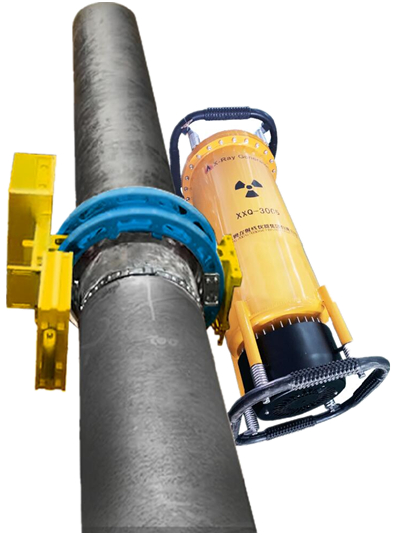

● 高精度定位工裝：

伺服電機控制，檢測設備自動旋轉、自動定位，多種工裝適用于不同管徑，一鍵操作簡單便捷。

滿足SY/T4109-2013、NB//T47013-2015等相關標準。
