輪轂X射線檢測系統

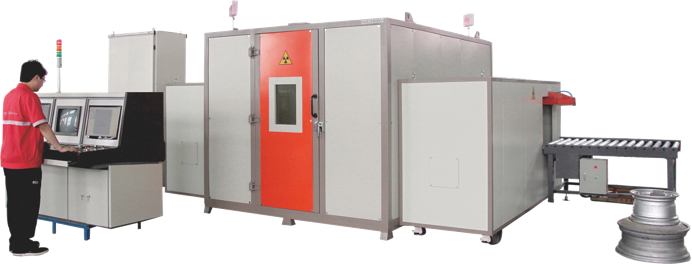

輪轂X射線檢測系統由高頻X射線機、X射線數字平板探測器、輪轂檢測專用機械裝置，計算機圖像處理系統、控制裝置和鉛防護房組成。該系統可迅速準確檢測出輪轂各部位的氣孔、裂紋、疏松等缺陷。

技術數據

● 檢測范圍：13英寸~26英寸

● 檢測速度：14英寸輪轂檢測速度小于30s/個

● 檢測形式：手動、半自動、全自動

● 輪轂輸送：自動識別輪轂型號，自動、半自動判別輪轂缺陷

● A/D轉換：16位

● 系統分辨率30LP/cm~36LP/cm

● 系統靈敏度：1%~1.8%

● 計算機及PLC程序控制

● X射線管電壓調整30kV~160kV

● X射線管電流調整0.5mA~5mA

● X射線高壓頻率：40kHz

輪轂X射線檢測系統配置

● 高頻X射線機

● X射線圖像傳感器

● 計算機圖像處理系統

● 中央控制臺

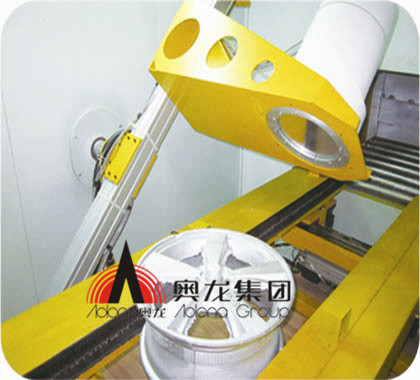

● 檢測系統機械傳輸裝置

● 檢測系統機械檢測平臺

● 鉛防護系統

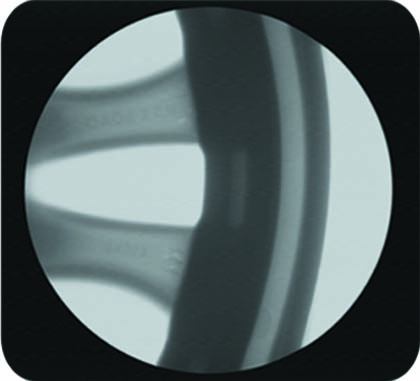

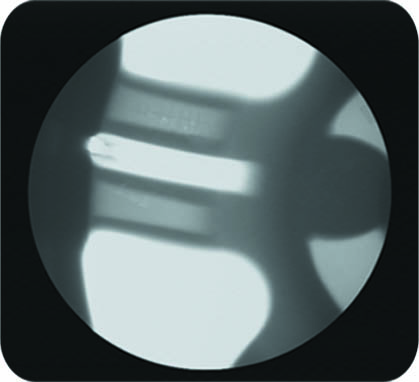

檢測實例
