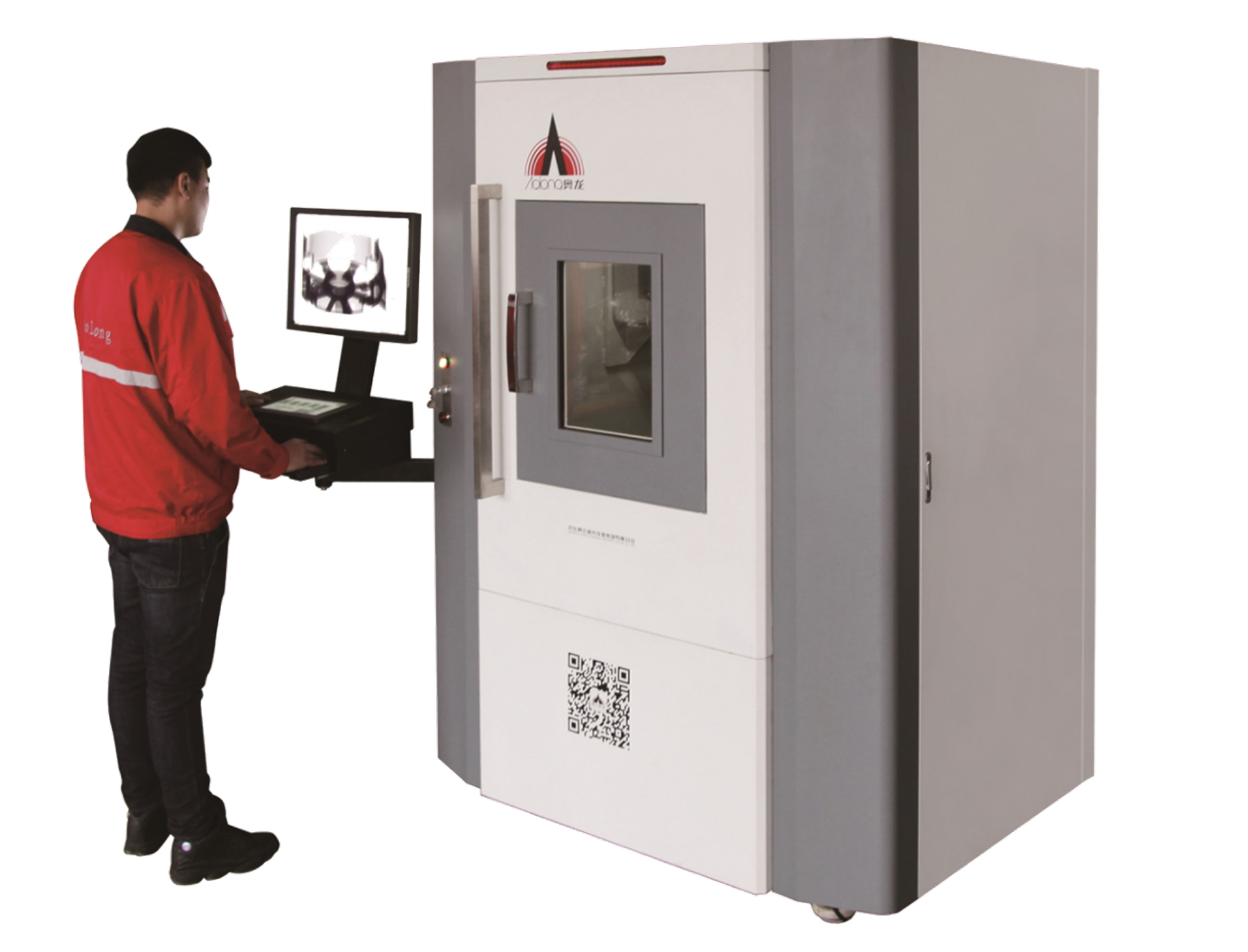

一體化X射線實時成像檢測系統(tǒng)

該產品主要用于檢測鑄鋁、鑄鋼工件內部缺陷，如氣孔、縮松、砂眼、組織結構等。

主要技術指標

●管電壓：30kV~160kV

●管電流：0.5mA~2.0mA

●探測有效面積：209.9×209.9mm

●像素尺寸:205μm

●前后行程：900mm

●左右行程：400mm

●升降行程：500mm

●旋轉：360°

●擺動：±10°

●最大檢測工件尺寸：φ500×500mm

●最大重量：30kg

●鉛房最大外形尺寸：1765×1500×2070mm

●總重約：1.4噸

●整套系統(tǒng)采用160kV X光機與平板探測器的配置組合

圖像處理軟件功能

●設計美觀、結構緊湊

●集成式操作臺

●機械傳動為伺服控制

●所有操作在觸摸屏上完成

●設備配置操作門和維修門

●一體化X射線源

●高分辨率數(shù)字平板探測器

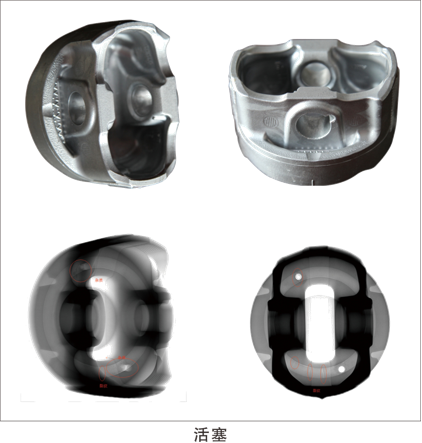

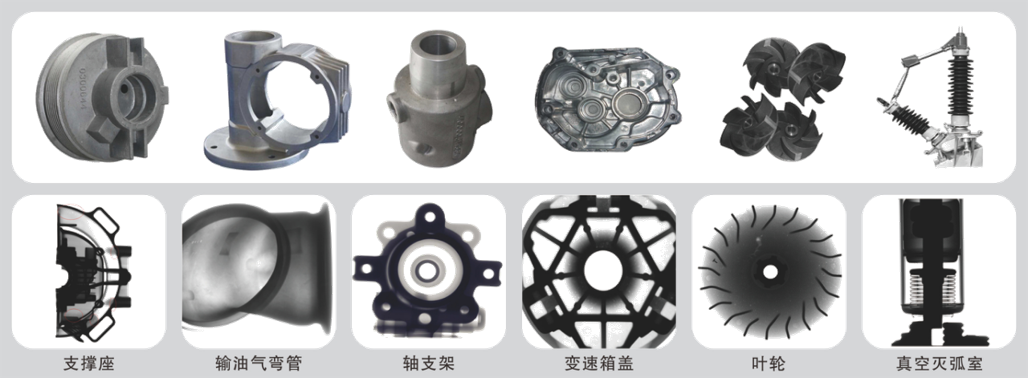

檢測實例
